企業動態>>
新聞中心>>
聯系我們>>
德州凱獅商貿有限公司
地址：德州開發區大學東路
市場部經理 陳菲：18653466025
E-mail：info@estech.com.cn
網站：www.helloturbo.cn
郵編：253000
地址：德州開發區大學東路
市場部經理 陳菲：18653466025
E-mail：info@estech.com.cn
網站：www.helloturbo.cn
郵編：253000
當前位置：首頁 > >新聞資訊 >企業動態 企業動態

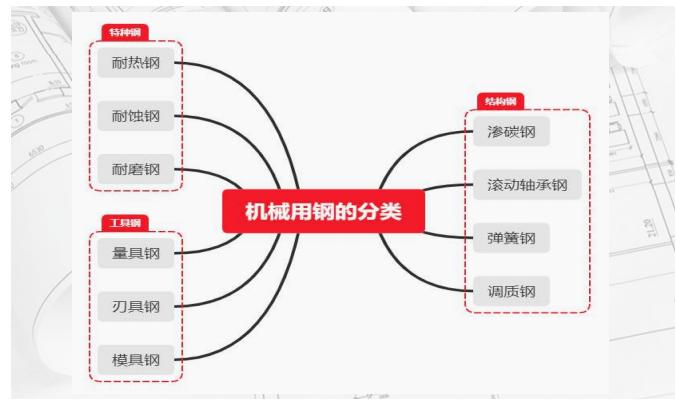

機械用鋼之高速鋼的性能分析

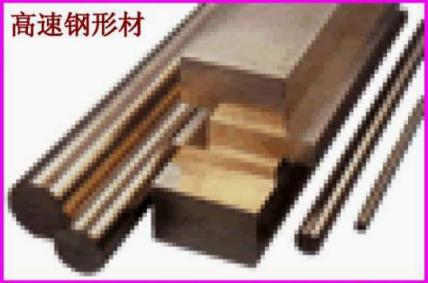

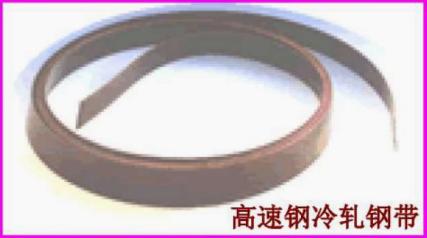

高速鋼(俗稱風鋼）：制造高速切削刃具用鋼。
1、性能特點:
高熱硬性(600℃)、高淬透性
2、成分特點：
① 高碳: 0.70~1.5%C
② 合金元素作用
③ 提高淬透性: Cr
④ 提高熱硬性、耐磨性: W、Mo、V

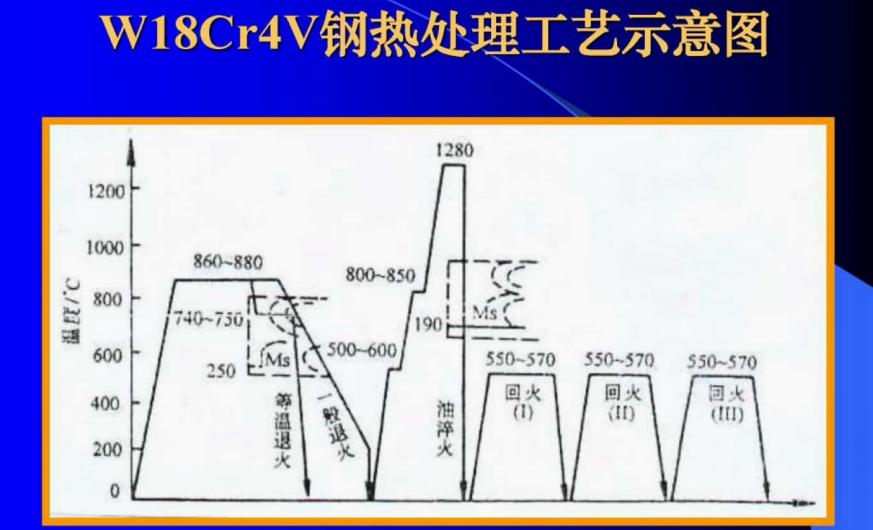

3、加工與熱處理：
加工工藝路線:下料→鍛造→退火→機加工→淬火→回火→磨削

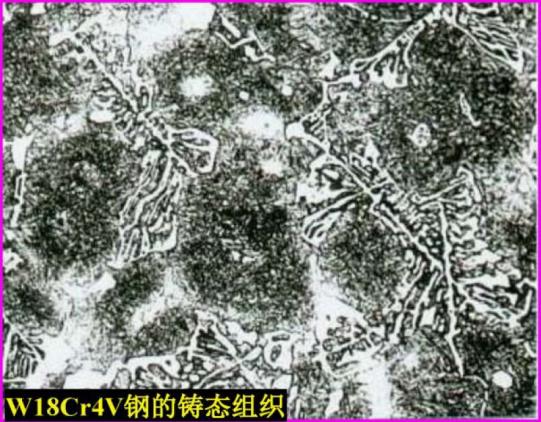

高速鋼是萊氏體鋼，其鑄態組織為亞共晶組織，由魚骨狀萊氏體與樹枝狀M+T組成，脆性大且無法熱處理改善。
（1）鍛造目的:打碎粗大的魚骨狀碳化物，使其均勻分布于基體中。
（2）退火目的:降低硬度，便于切加工;為淬火作組織準備。
退火后組織:S+顆粒狀碳化物
（3）淬火目的:獲得高合金元素含量的馬氏體。因此淬火溫度高(>1200℃)。

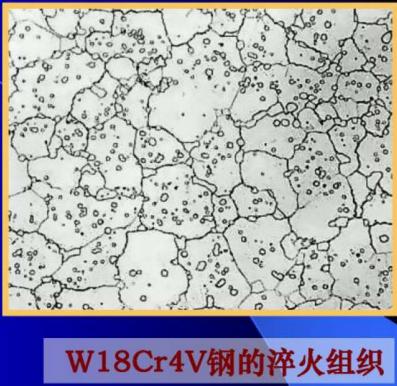

淬火后組織: M+未溶碳化物 （~10%)+A' (~20%)
(4)回火目的:
為減少A’。消除內應力、穩定組織。常用560℃三次回火

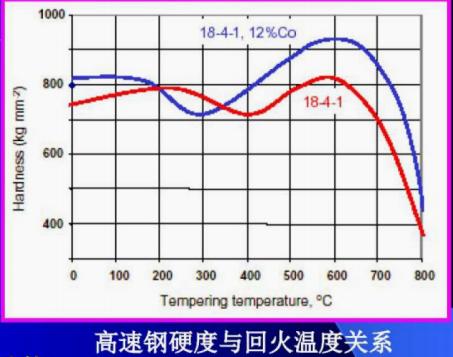

回火時的組織變化:
①析出W、Mo、 V的碳化物，產生二次硬化。
②碳及合金元素含量下降，Ms點上升，回火冷卻A'轉變為M。
每次回火加熱都使前一次的淬火馬氏體回火。

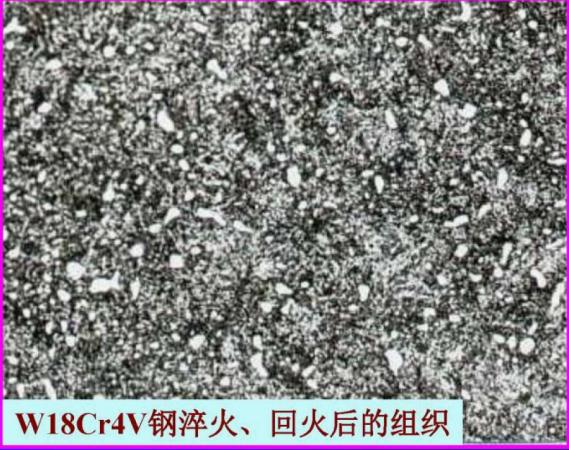

4、使用狀態下組織
T回+顆粒狀碳化物+A’(少量)
相關文章
- 2025-10-16標題：精于毫厘之間，成就非凡品...
- 2025-10-13倒計時！第八屆進博會報名即將截...
- 2025-10-11伊斯泰克硬質合金邀您相約第八屆...
- 2025-09-30中秋遇國慶，家國共團圓！凱獅商...
- 2025-09-26【知鎢】硬質合金為什么這么硬?
- 2025-09-22德國漢諾威展會：伊斯泰克硬質合...
