硬質合金是鎢鋼嗎？-德州凱獅商貿有限公司

硬質合金是鎢鋼嗎？

長期以來，有很多行業人士都認為硬質合金就是鎢鋼，今天我們就來說一說硬質合金和鎢鋼到底有什么區別。

01硬質合金

硬質合金是由難熔金屬的硬質化合物和粘結金屬通過粉末冶金工藝制成，是一種硬度極高的合金材料。碳化鎢(WC)是硬質合金的主要成份，占總成份70%~97%;粘結金屬用來在合金中起粘結作用，含量通常為3%~30%，在燒結的過程中，它能把碳化鎢粉末包圍并緊緊地粘結在一起，冷卻后就成了硬質合金。

因此，常用硬質合金按成分和性能特點分為三類:鎢鈷類、鎢鈦鈷類和鎢鈦鉭(鈮)類。生產中應用最廣泛的是鎢鈷類和鎢鈦鈷類硬質合金。

1)鎢鈷類硬質合金

主要成分是碳化鎢(WC)和鈷，牌號用代號YG(“硬”、“鈷”兩字漢語拼音字首)，后加鈷含量的百分數值表示。如YG6表示鈷含量為6%的鎢鈷類硬質合金，碳化鎢含量為94%。

2)鎢鈦鈷類硬質合金

主要成分是碳化鎢(WC)、碳化鈦(TiC)及鈷，牌號用代號YT(“硬”、“鈦”兩字漢語拼音字首)，后加碳化鈦含量的百分數值表示。如YT15表示碳化鈦含量15%的鎢鈦鈷類硬質合金

3)鎢鈦鉭(鈮)類硬質合金

這類硬質合金又稱通用硬質合金或萬能硬質合金主要成分是碳化鎢(WC)、碳化鈦(TiC)、碳化鉭。(TaC)或碳化鈮(NbC)和鈷組成。牌號用代號YW(“硬”、“萬”兩字漢語拼音字首)后加序數表示。

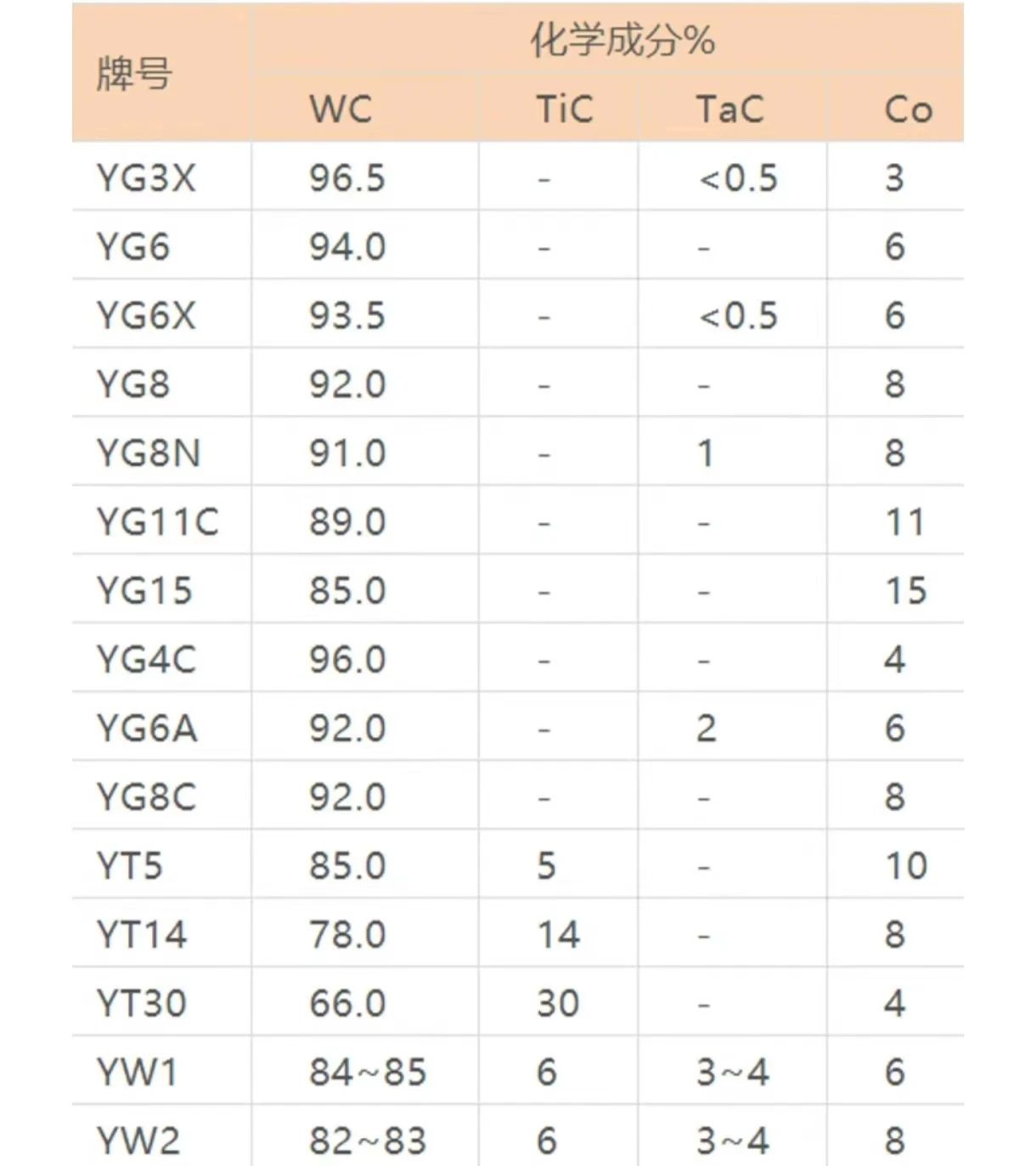

常用硬質合金的牌號及化學成分:

微信圖片_20240716145331

注:牌號后“X”表示細顆粒合金，“C”表示粗顆粒合金，無字為一般顆粒合金。

02鎢鋼與硬質合金的區別

一般來說，鎢鋼是用煉鋼工藝在鋼水“中加入鎢原料熔煉而成的，又叫高速鋼或工具鋼，其鎢含量一般在15%~25%。除用熔煉方法生產高速鋼外，協有粉末冶金高速鋼，避免了熔煉法生產所造成的碳化物偏析而引起的機械性能降低和熱處理變形。

而硬質合金是用粉末冶金工藝以碳化鎢為主體與鈷或其它粘結金屬一起燒結而成的，其鎢含量一般在80%以上。

簡單來說，所有硬度超過HRC65的合金都可以叫硬質合金，因此鎢鋼屬于硬質合金;但嚴格地來說，硬質合金不一定是鎢鋼。

點擊次數：0 更新時間：2024-07-16 14:54:28【打印此頁】
